Overzicht NOVA H1: Elektriciteit Paragraaf 1 tot 3

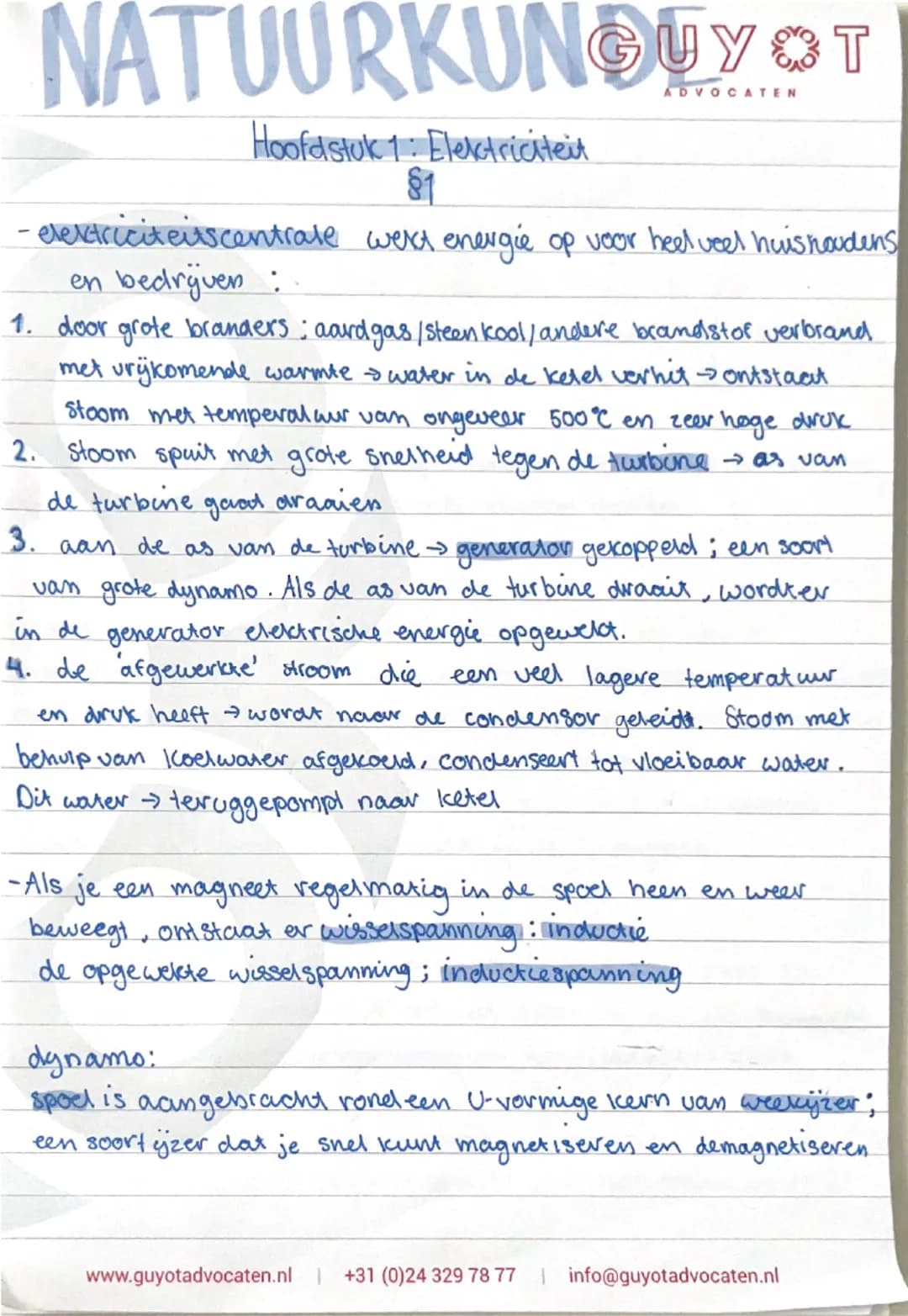

Hoe elektriciteit wordt opgewekt

Elektriciteit maken is eigenlijk gewoon een kwestie van magneten bewegen in spoelen. In een elektriciteitscentrale begint alles met het verbranden van aardgas of steenkool om water te verhitten tot stoom van ongeveer 500°C.

Die hete stoom spuit met enorme snelheid tegen een turbine, waardoor die gaat draaien. Aan die turbine zit een generator - dat is basically een grote dynamo die draaiende beweging omzet in elektrische energie.

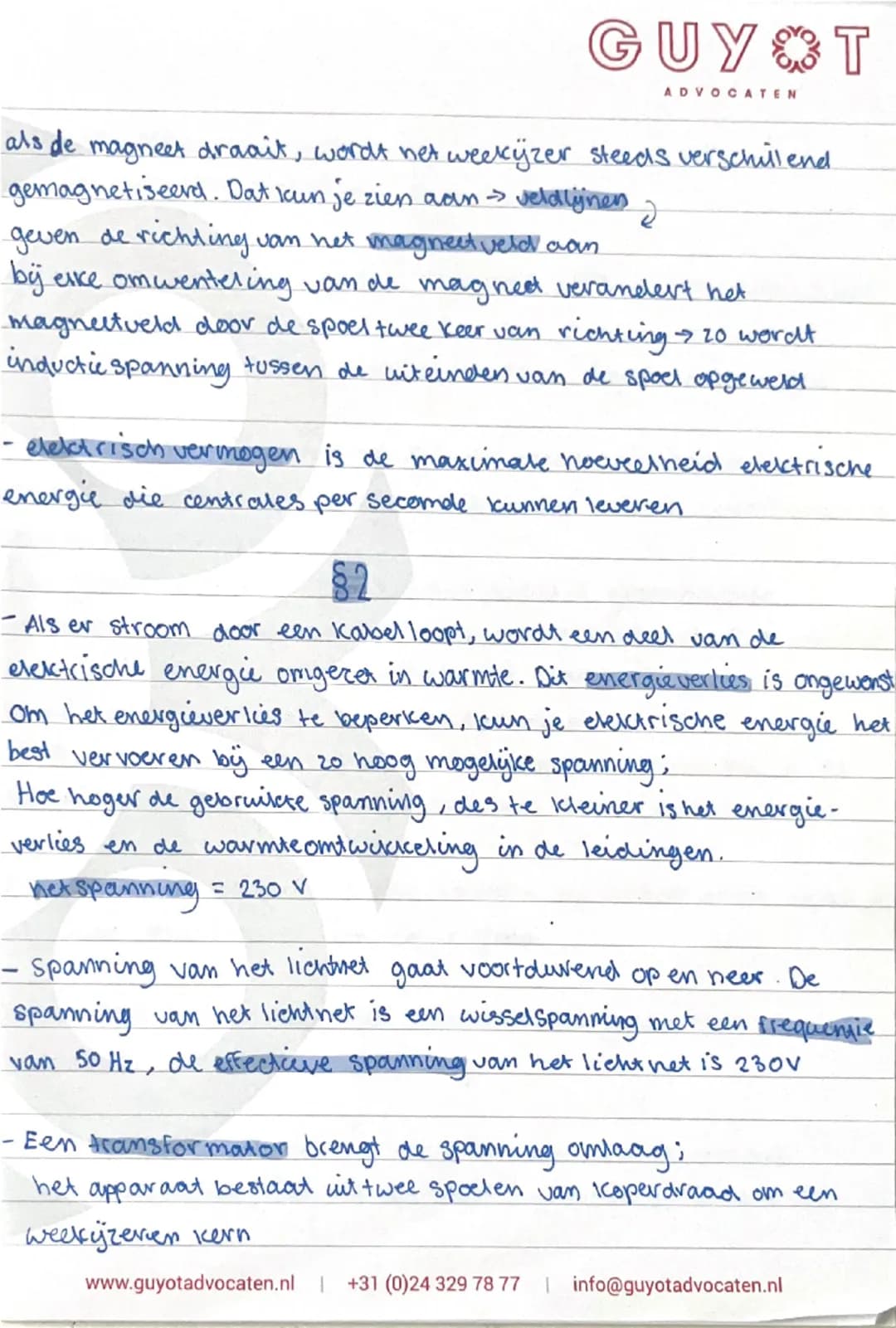

Het slimme trucje zit in inductie: als je een magneet heen en weer beweegt in een spoel, ontstaat er wisselspanning. De generator gebruikt weekijzer (speciaal magnetisch ijzer) dat snel kan magnetiseren en demagnetiseren. Bij elke omwenteling verandert het magneetveld twee keer van richting, waardoor er inductiespanning ontstaat.

Let op: Het elektrisch vermogen bepaalt hoeveel energie een centrale maximaal per seconde kan leveren - dat is cruciaal voor de energievoorziening!

Transport van elektriciteit

Nu wordt het interessant: hoe krijg je die stroom zonder al te veel verlies bij jou thuis? Het antwoord is hoge spanning. Wanneer stroom door kabels loopt, gaat er altijd energie verloren als warmte - en dat willen we natuurlijk minimaal houden.

De truc is simpel: hoe hoger de spanning, hoe kleiner het energieverlies. Daarom transporteren elektriciteitsbedrijven stroom bij heel hoge spanningen door het land.

Bij jou thuis krijg je wisselspanning van 230V met een frequentie van 50 Hz. Dat betekent dat de spanning 50 keer per seconde van richting verandert! Deze 230V is de zogenaamde effectieve spanning.

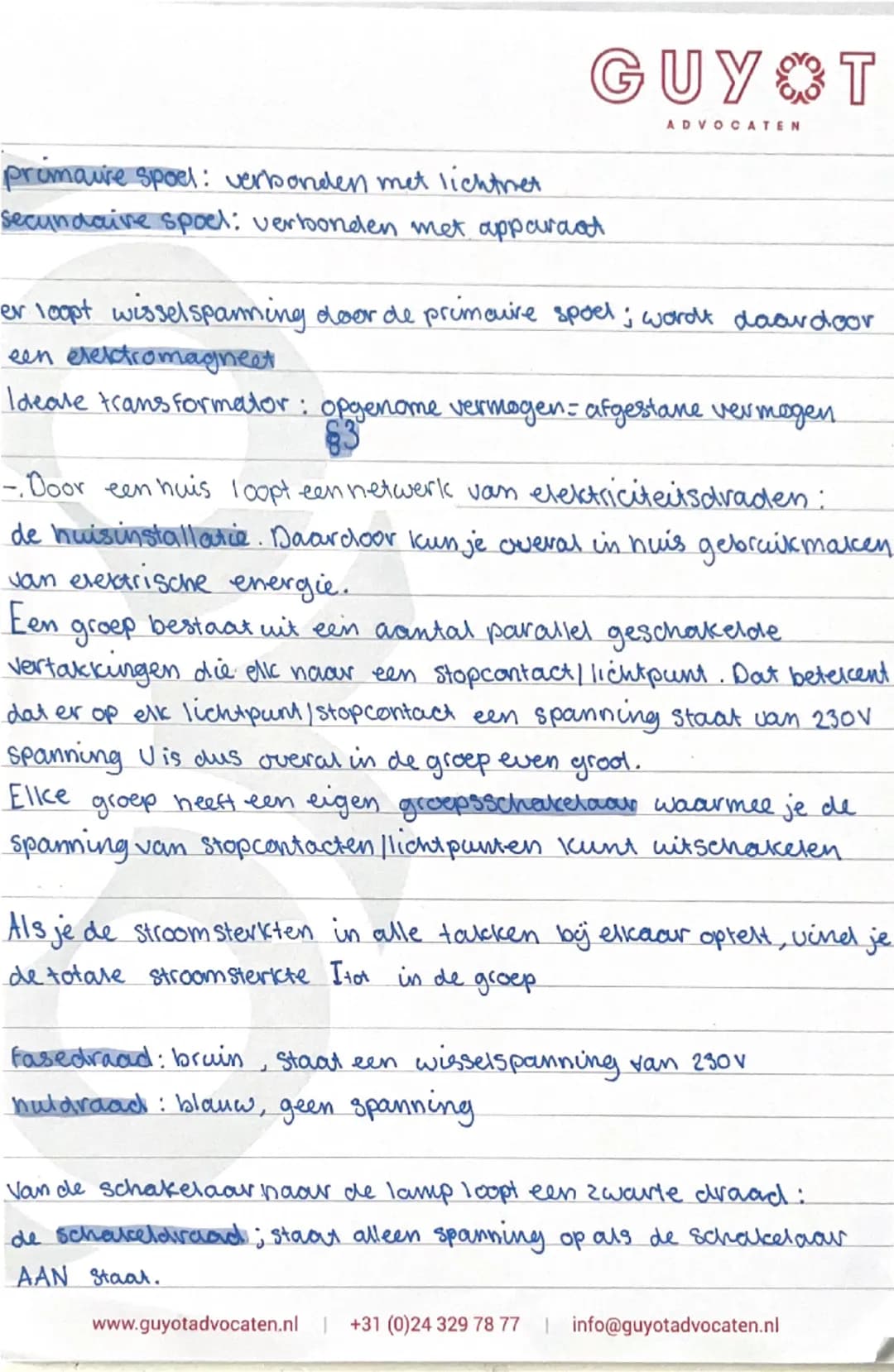

Om van die hoge transportspanning naar jouw 230V te komen, gebruiken we transformatoren. Die bestaan uit twee spoelen koperdraad om een weekijzeren kern: de primaire spoel (verbonden met het lichtnet) en de secundaire spoel (verbonden met jouw apparaten).

Handig: Bij een ideale transformator geldt: opgenomen vermogen = afgegeven vermogen.

Jouw huisinstallatie

Je huis heeft een heel netwerk van elektriciteitsdraden: de huisinstallatie. Deze is slim opgedeeld in verschillende groepen - dat zijn parallel geschakelde vertakkingen naar stopcontacten en lichtpunten.

Het mooie van parallelle schakeling is dat overal dezelfde spanning staat: 230V. Of je nu je telefoon oplaadt of de magnetron aanzet, elk apparaat krijgt gewoon zijn 230V. De totale stroomsterkte in een groep is de som van alle stroomsterktes in de verschillende takken.

Elke groep heeft zijn eigen groepsschakelaar in de meterkast. Hiermee kun je delen van je huis uitschakelen als er bijvoorbeeld iets kapot gaat.

In je muren lopen drie soorten draden: de fasedraad (bruin, 230V wisselspanning), de nuldraad (blauw, geen spanning) en de schakeldraad (zwart, alleen spanning als de schakelaar aan staat). Dit systeem zorgt ervoor dat je veilig elektriciteit kunt gebruiken.

Veiligheid eerst: Door deze opdeling in groepen valt nooit je hele huis uit als er ergens een probleem is!
