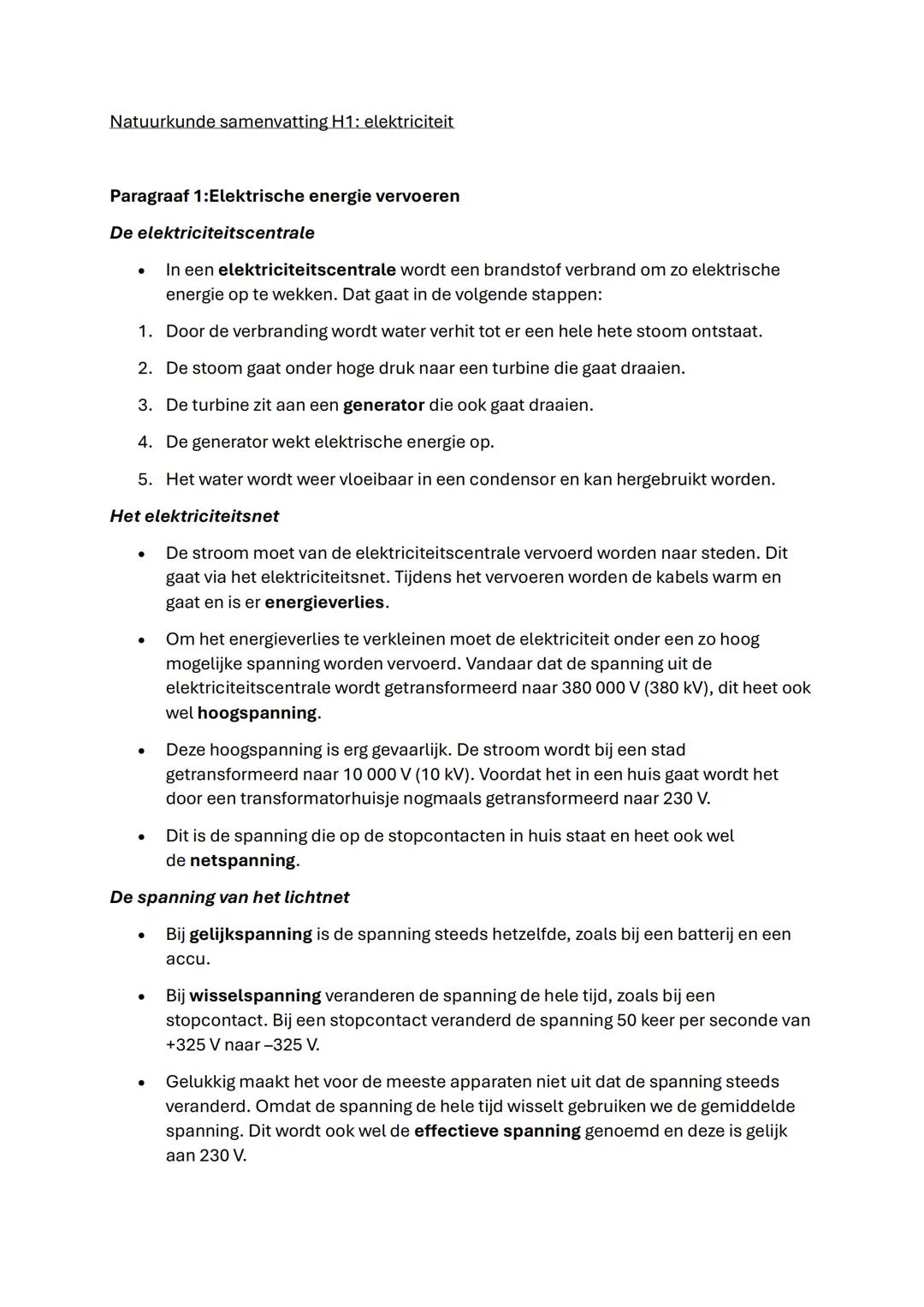

Elektrische energie vervoeren

Wist je dat de stroom uit je stopcontact een hele reis heeft gemaakt voordat hij bij jou thuis aankomt? Het begint allemaal in een elektriciteitscentrale, waar brandstof wordt verbrand om water te verhitten tot hete stoom. Die stoom laat een turbine draaien, die weer een generator aandrijft - en voilà, elektrische energie is geboren!

Maar nu moet die energie naar jouw huis. Dat gebeurt via het elektriciteitsnet, een gigantisch web van kabels. Probleem: tijdens het transport worden de kabels warm en gaat er energie verloren. De oplossing? Hoogspanning van wel 380.000 volt! Hoe hoger de spanning, hoe minder energieverlies.

Natuurlijk is 380 kV levensgevaarlijk, dus wordt de spanning stap voor stap omlaag getransformeerd. Eerst naar 10 kV bij de stad, dan via een transformatorhuisje naar de veilige netspanning van 230 V in jouw stopcontact.

Bij wisselspanning (zoals in stopcontacten) wisselt de spanning 50 keer per seconde tussen +325 V en -325 V. Gelukkig werken apparaten gewoon met deze wisselende spanning, en gebruiken we de effectieve spanning van 230 V voor berekeningen.

Let op: Gelijkspanning (zoals batterijen) blijft altijd hetzelfde, wisselspanning verandert constant!

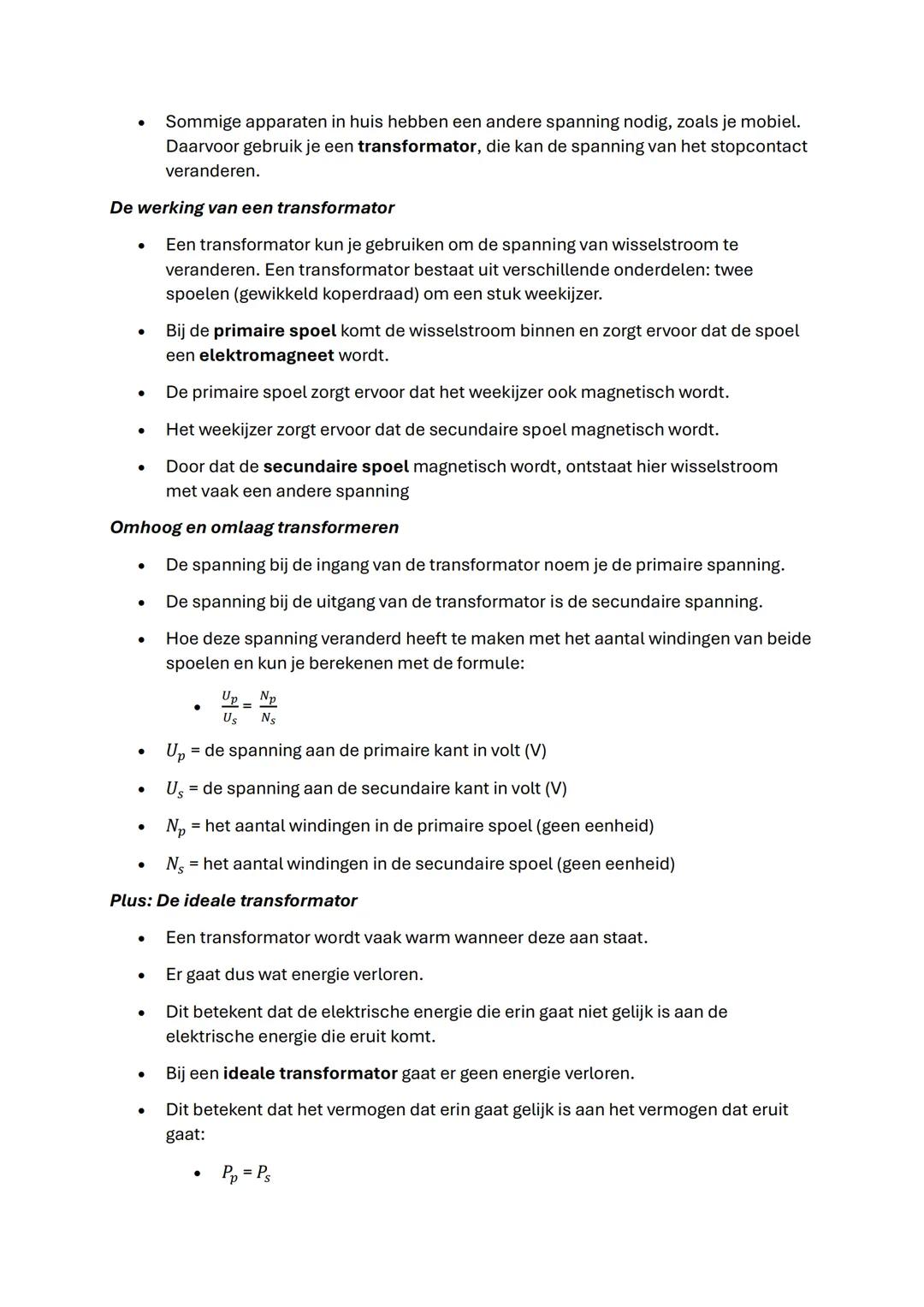

De werking van transformatoren

Transformatoren zijn de superhelden van het elektriciteitsnet - ze kunnen spanning omhoog of omlaag veranderen alsof het niets is! Een transformator bestaat uit twee spoelen van koperdraad gewikkeld om een stuk weekijzer. Simpel maar briljant.

Zo werkt het: de primaire spoel krijgt wisselstroom binnen en wordt een elektromagneet. Deze magnetiseert het weekijzer, dat op zijn beurt de secundaire spoel magnetisch maakt. Hierdoor ontstaat in de secundaire spoel nieuwe wisselstroom met vaak een andere spanning.

De spanning verandert volgens een handige formule: Up/Us = Np/Ns. Meer windingen in de secundaire spoel = hogere spanning, en andersom. Zo simpel is het!

Bij een ideale transformator gaat er geen energie verloren, dus het vermogen dat erin gaat is gelijk aan wat eruit komt: Pp = Ps. In de praktijk worden transformatoren wel een beetje warm, dus er gaat altijd wat energie verloren.

Handig: Als de secundaire spoel meer windingen heeft dan de primaire, krijg je een hogere spanning (omhoog transformeren).

Energie en vermogen

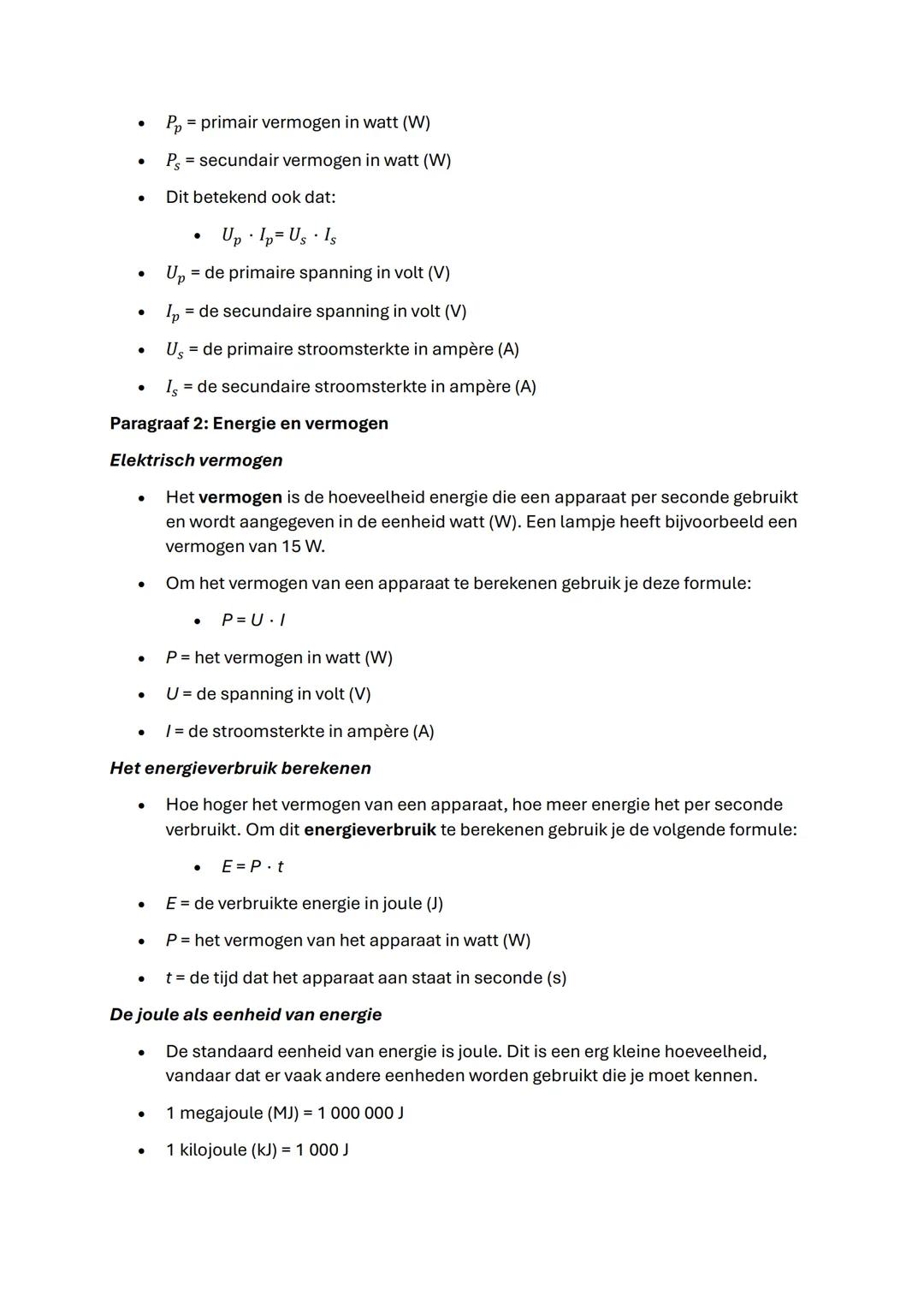

Vermogen is eigenlijk hoeveel energie een apparaat per seconde verbruikt - gemeten in watt (W). Een lampje van 15 W gebruikt dus 15 joule per seconde. Je berekent vermogen met de formule P = U × I.

Wil je weten hoeveel energie een apparaat in totaal verbruikt? Dan gebruik je E = P × t. Hoe langer je apparaat aan staat, hoe meer energie het verbruikt - logisch toch?

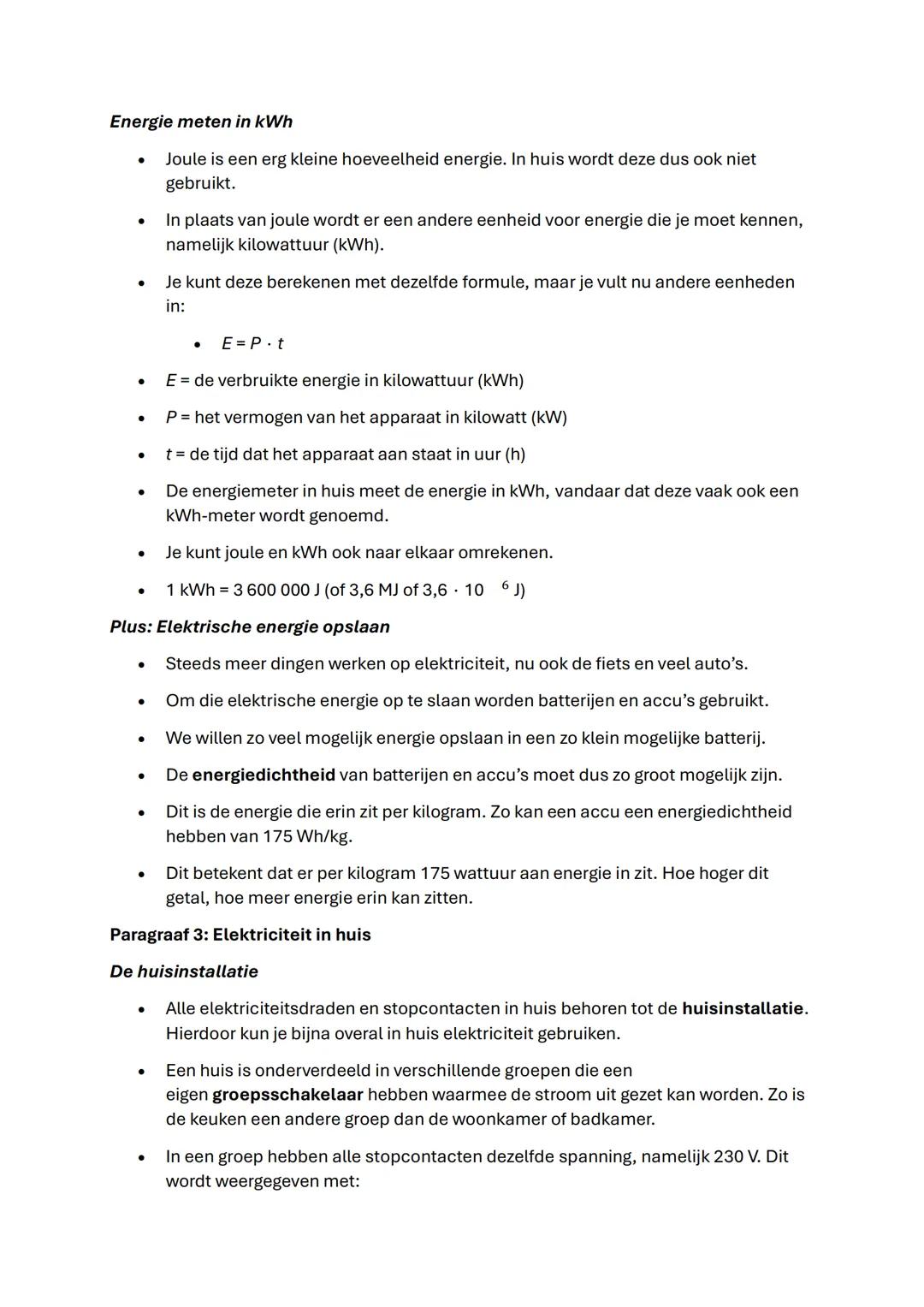

Joule is de standaard energieeenheid, maar het is heel klein. Daarom gebruiken we vaak kilojoule (kJ) of megajoule (MJ). In huis wordt zelfs kilowattuur (kWh) gebruikt - veel handiger voor grote hoeveelheden energie.

Een kWh is de energie die je verbruikt als je 1000 watt gedurende 1 uur gebruikt. Je energiemeter thuis (de kWh-meter) houdt precies bij hoeveel kWh je verbruikt. Omrekenen? 1 kWh = 3.600.000 joule.

De energiedichtheid van batterijen wordt steeds belangrijker. Dit vertelt hoeveel energie er per kilogram in een batterij zit - cruciaal voor elektrische auto's en telefoons!

Praktisch: Een apparaat van 2000 W (zoals een föhn) dat 1 uur aan staat verbruikt 2 kWh energie.

Elektriciteit in huis

Jouw huisinstallatie is slim georganiseerd in verschillende groepen - keuken, woonkamer, badkamer hebben elk hun eigen groep met een groepsschakelaar. Zo kun je per ruimte de stroom uitzetten als dat nodig is.

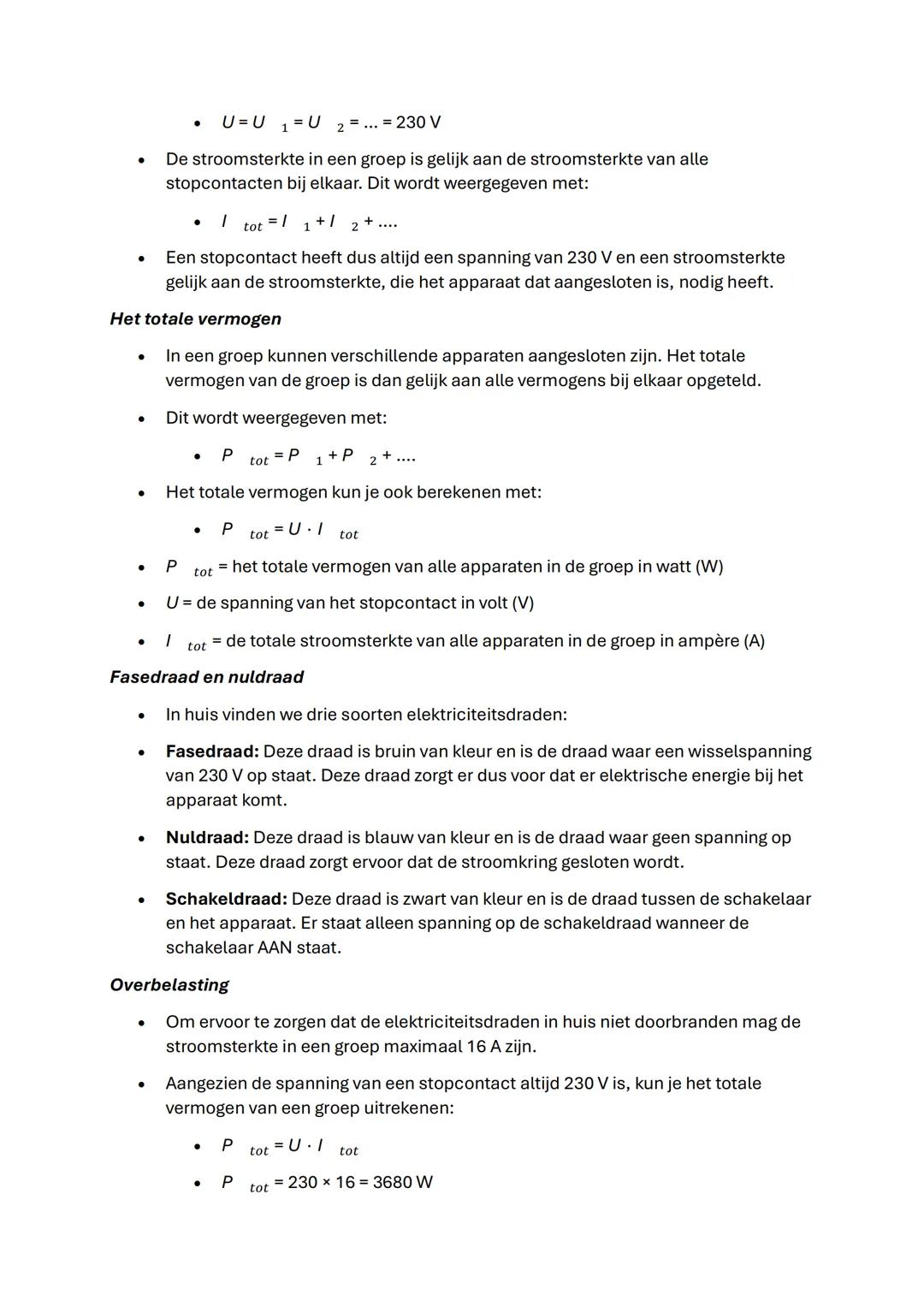

Binnen een groep hebben alle stopcontacten dezelfde spanning (230 V), maar de stroomsterktes tellen op: Itot = I1 + I2 + ... Hetzelfde geldt voor het vermogen: alle apparaten in een groep bij elkaar opgeteld geeft het totale vermogen.

In de muren zitten drie soorten draden. De bruine fasedraad brengt de 230 V spanning, de blauwe nuldraad heeft geen spanning en sluit de kring, en de zwarte schakeldraad staat tussen schakelaar en apparaat.

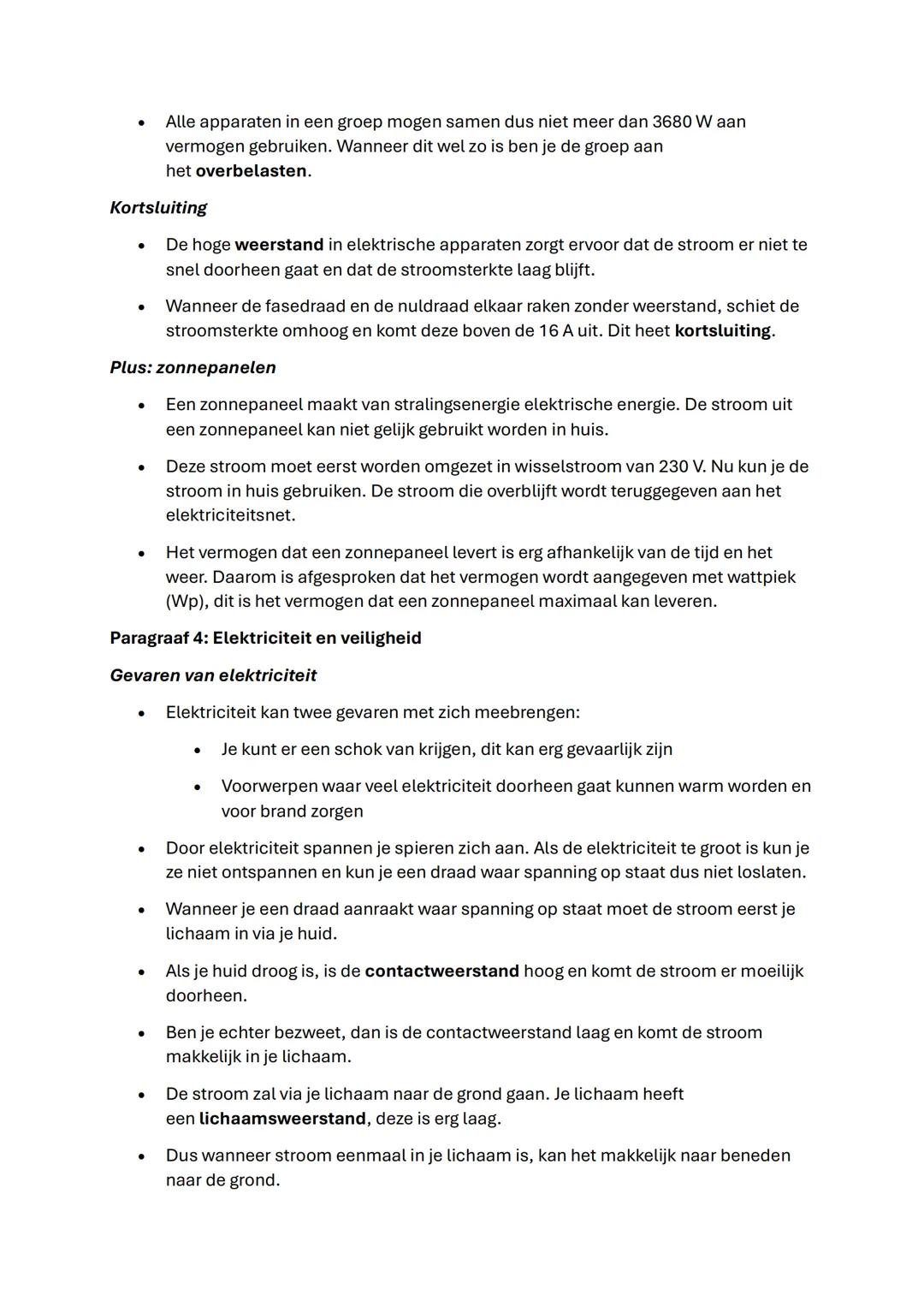

Overbelasting gebeurt als je te veel apparaten tegelijk gebruikt. Een groep mag maximaal 16 A, wat betekent dat alle apparaten samen niet meer dan 3680 W mogen verbruiken $230 V × 16 A = 3680 W$. Ga je daaroverheen, dan slaat de zekering af.

Zonnepanelen zetten zonlicht om in elektriciteit, maar leveren gelijkstroom die eerst moet worden omgezet naar wisselstroom van 230 V. Het vermogen wordt aangegeven in wattpiek (Wp) - het maximale vermogen onder ideale omstandigheden.

Rekenhulp: Wil je weten of je een groep overbelast? Tel alle vermogens op - blijf onder de 3680 W!

Elektriciteit en veiligheid

Elektriciteit kan twee grote gevaren opleveren: een gevaarlijke schok krijgen en brandgevaar door hete draden. Wanneer stroom door je lichaam gaat, spannen je spieren zich zo sterk aan dat je een draad niet meer kunt loslaten - daarom is voorkomen beter dan genezen!

Je contactweerstand (van je huid) speelt een cruciale rol. Droge huid heeft hoge weerstand en houdt stroom tegen, maar zweterige huid heeft lage weerstand en laat stroom gemakkelijk door. Eenmaal in je lichaam heeft stroom vrij spel - je lichaamsweerstand is namelijk erg laag.

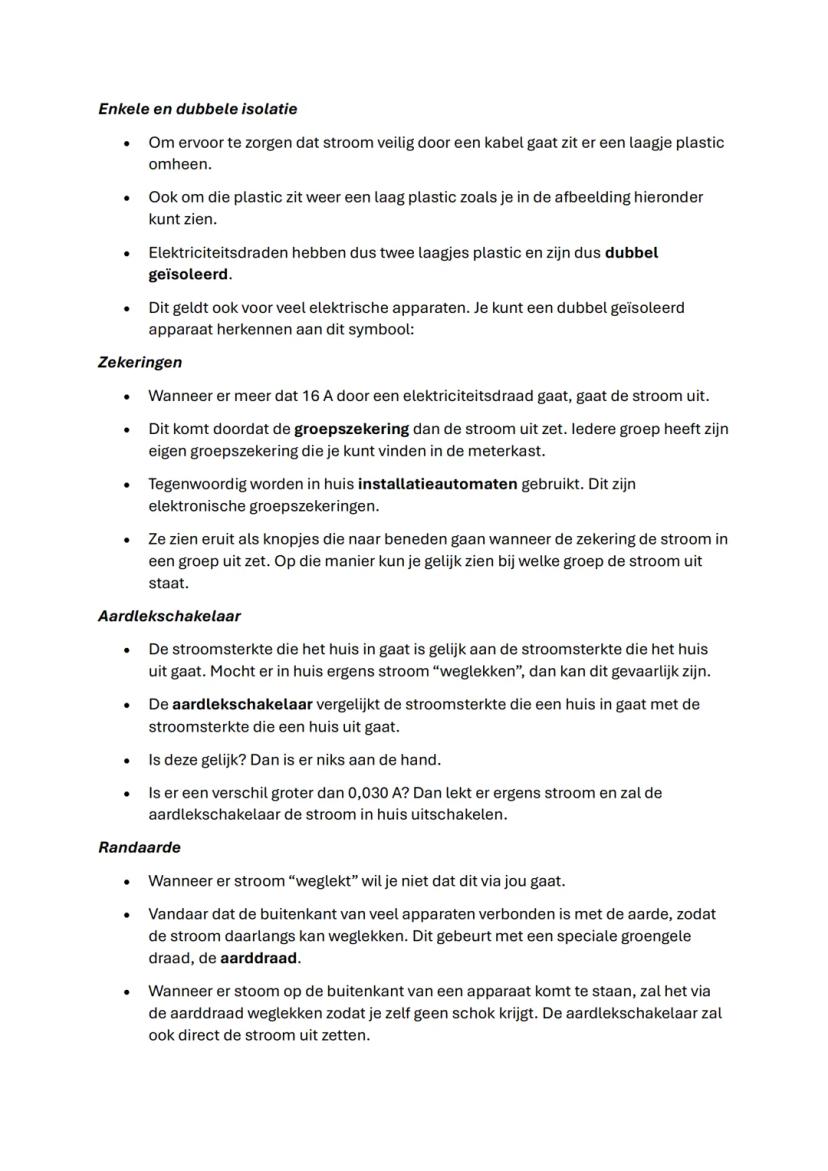

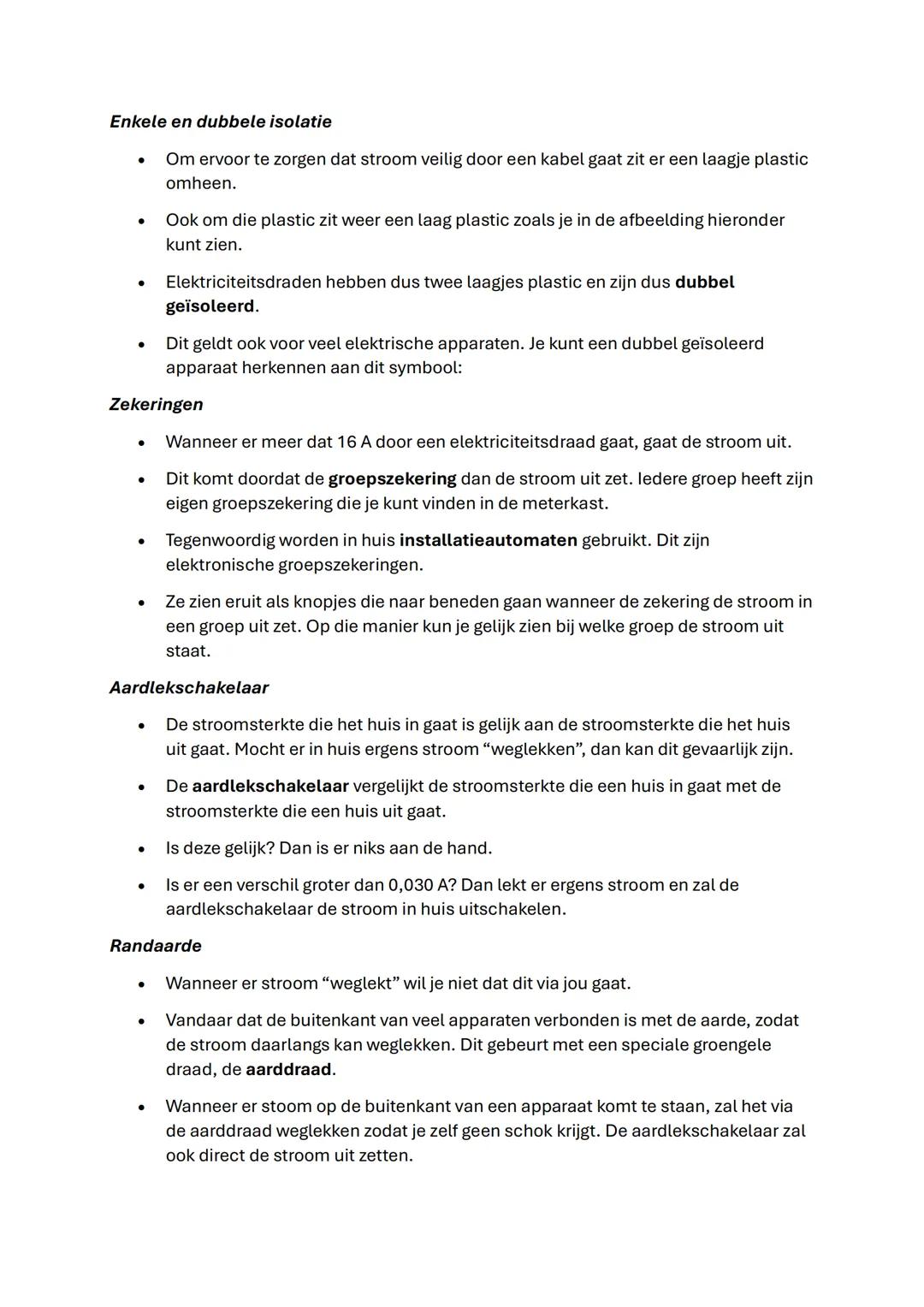

Dubbele isolatie beschermt je tegen gevaarlijke spanning. Elektriciteitsdraden hebben twee laagjes plastic eromheen, en veel apparaten ook. Herken dubbel geïsoleerde apparaten aan het speciale symbool.

Groepszekeringen (tegenwoordig installatieautomaten) schakelen de stroom uit als er meer dan 16 A door een draad gaat. Ze zien eruit als knopjes in je meterkast die naar beneden klappen bij problemen.

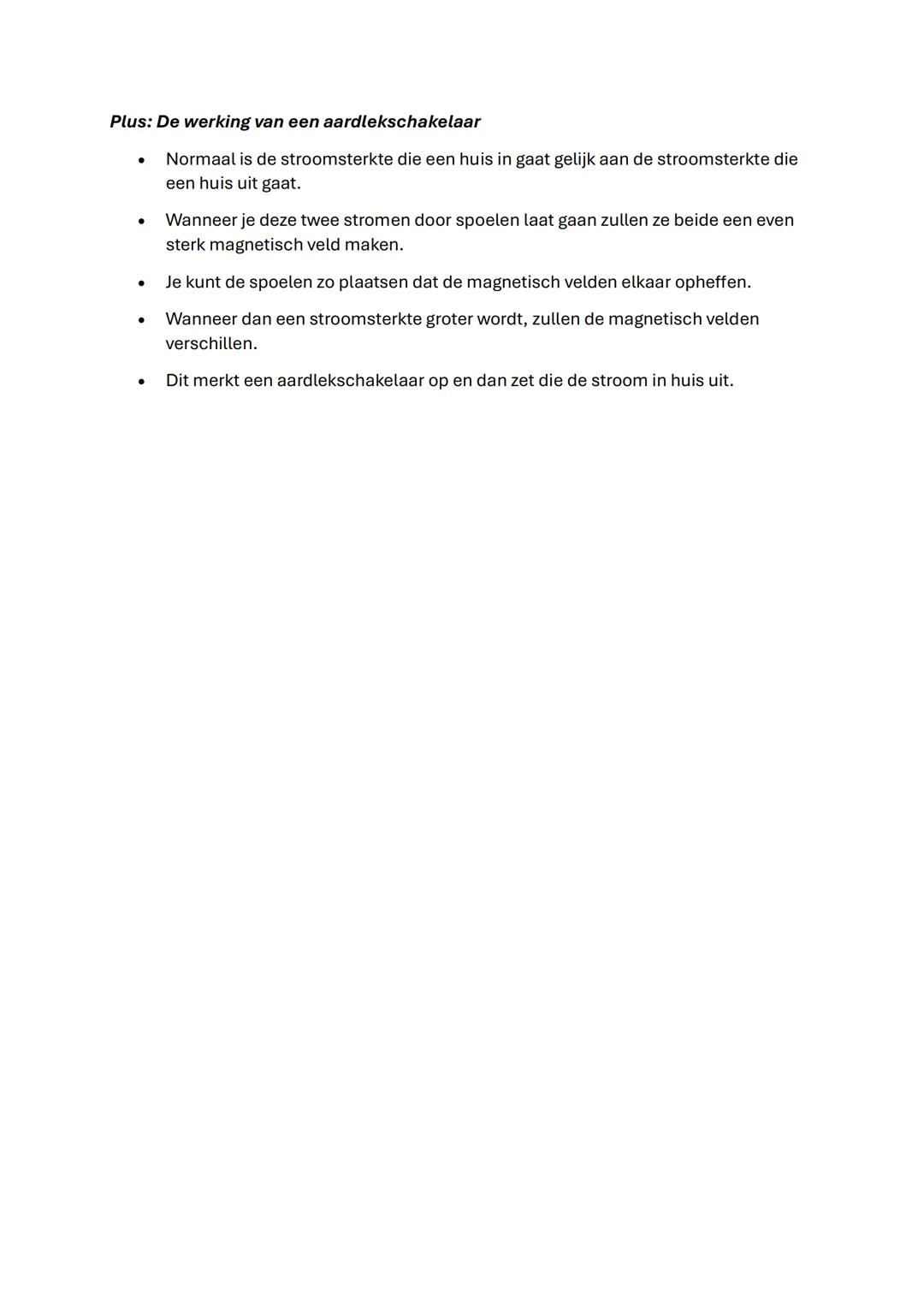

De aardlekschakelaar is je persoonlijke bodyguard. Hij vergelijkt de stroom die het huis in en uit gaat. Verschil groter dan 0,030 A? Dan lekt er ergens stroom weg en schakelt hij alles uit binnen een fractie van een seconde.

Randaarde zorgt dat weglekte stroom via de groengele aarddraad naar de grond gaat in plaats van door jouw lichaam. Slim systeem dat je leven kan redden!

Veiligheid eerst: Raak nooit blote draden aan, vooral niet met natte handen - je contactweerstand is dan veel te laag!
