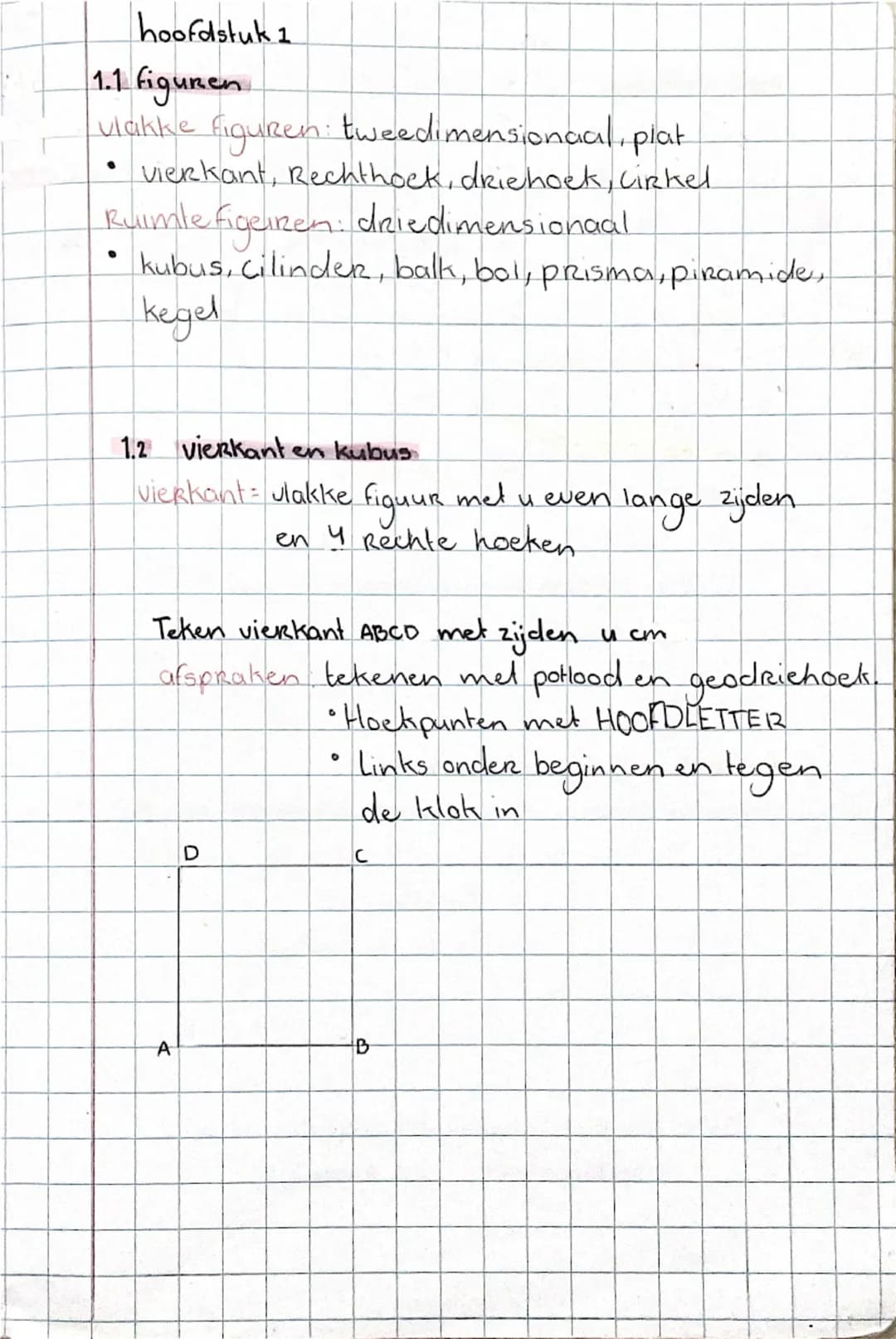

Vlakke en ruimtelijke figuren

Vlakke figuren zijn plat en tweedimensionaal - denk aan een tekening op papier. De belangrijkste zijn vierkanten, rechthoeken, driehoeken en cirkels. Ruimtelijke figuren zijn driedimensionaal en hebben volume, zoals kubussen, cilinders, ballen en piramides.

Het vierkant heeft vier even lange zijden en vier rechte hoeken. Bij het tekenen gebruik je altijd potlood en geodriehoek. Begin links onder en werk tegen de klok in, met hoekpunten in hoofdletters (A, B, C, D).

Let op: Altijd links onder beginnen en tegen de klok in tekenen - dit is een vaste afspraak!

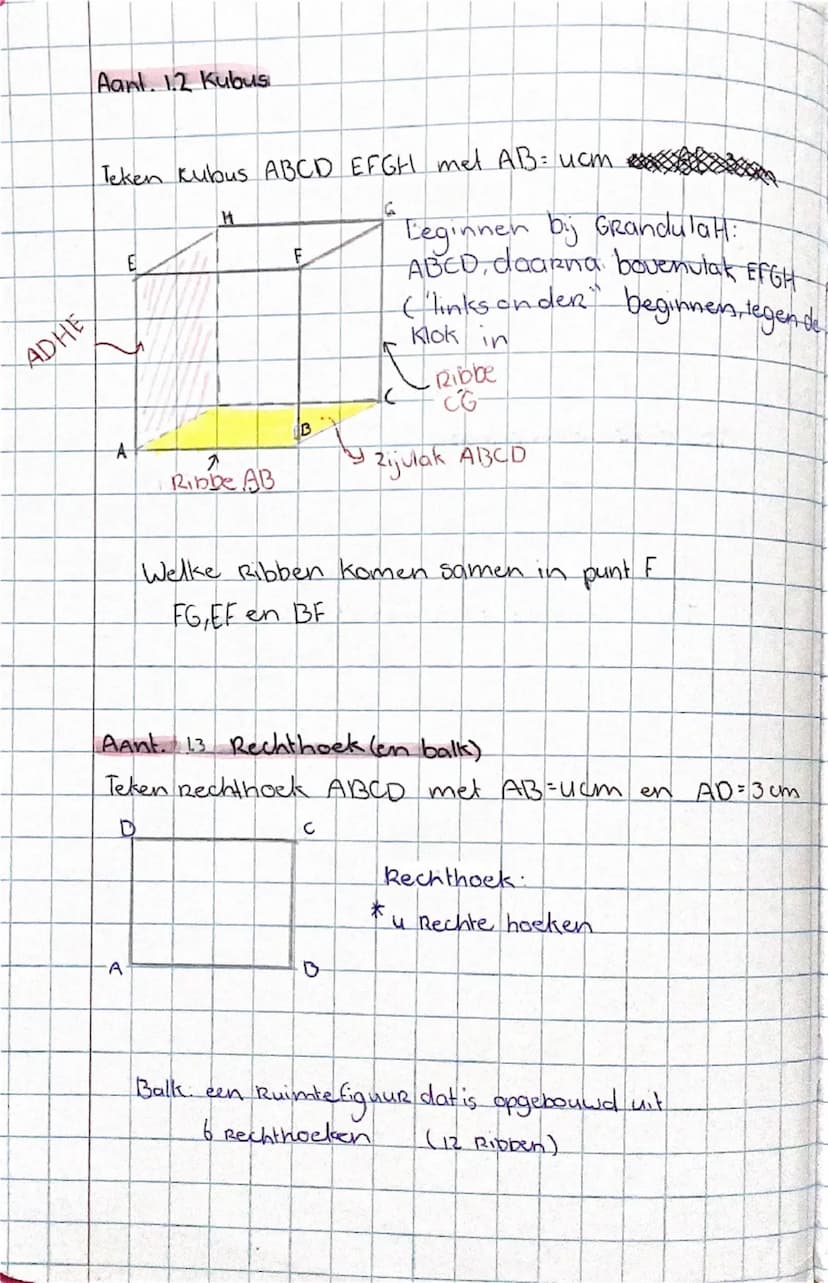

Kubus en rechthoek

Een kubus ontstaat uit een vierkant in 3D. Je tekent eerst het grondvlak ABCD, dan het bovenvlak EFGH. Ribben zijn de lijnen van de kubus - bijvoorbeeld ribbe AB of CG.

De rechthoek heeft vier rechte hoeken maar niet alle zijden zijn even lang. Een balk is de 3D-versie van een rechthoek, opgebouwd uit 6 rechthoeken met 12 ribben totaal.

Bij elke hoekpunt van een kubus komen drie ribben samen. Dit helpt je om te controleren of je tekening klopt.

Handig: Een balk is gewoon een kubus die uitgerekt is - alle hoeken blijven recht!

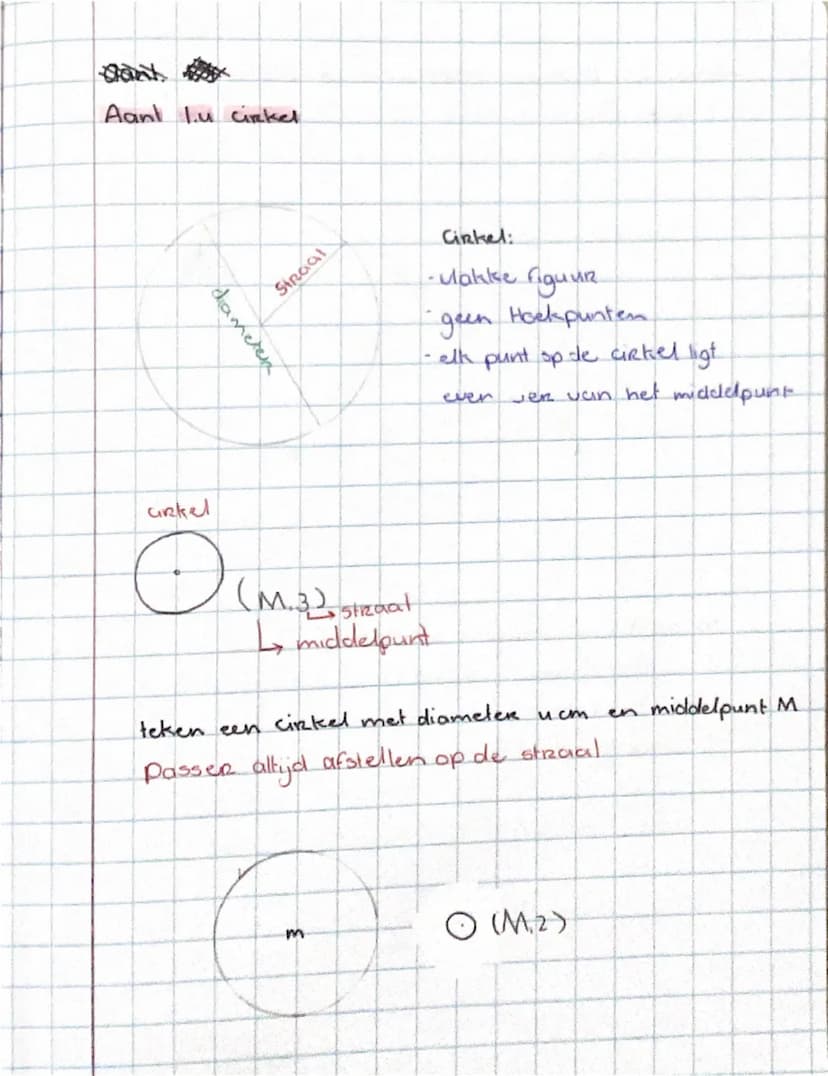

Cirkel tekenen

Een cirkel is een vlakke figuur zonder hoekpunten. Elk punt op de cirkel ligt precies even ver van het middelpunt. Deze afstand heet de straal.

De diameter is twee keer zo lang als de straal en gaat dwars door het middelpunt. Bij het tekenen stel je je passer altijd in op de straal, niet op de diameter.

Een cirkel schrijf je als (M,3) - waarbij M het middelpunt is en 3 de straal. Onthoud: passer op straal instellen, niet op diameter!

Veel gemaakte fout: Vergeet niet je passer op de straal in te stellen, niet op de diameter!

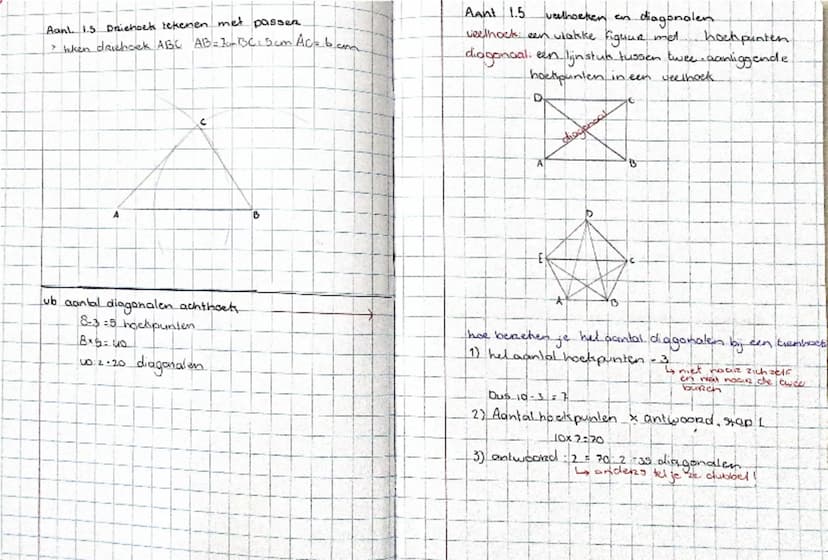

Driehoeken en veelhoeken

Met een passer kun je driehoeken tekenen waarvan je alle zijden kent. Zet de passer op de gewenste lengte en maak bogen om de juiste punten te vinden.

Veelhoeken zijn vlakke figuren met meerdere hoekpunten. Een diagonaal verbindt twee niet-aanliggende hoekpunten. Voor het aantal diagonalen gebruik je de formule: $aantal hoekpunten - 3$ × aantal hoekpunten ÷ 2.

Bijvoorbeeld bij een achthoek: (8-3) × 8 ÷ 2 = 20 diagonalen. Je deelt door 2 omdat je anders elke diagonaal dubbel telt.

Rekentip: Bij diagonalen tel je altijd dubbel - daarom deel je het resultaat door 2!

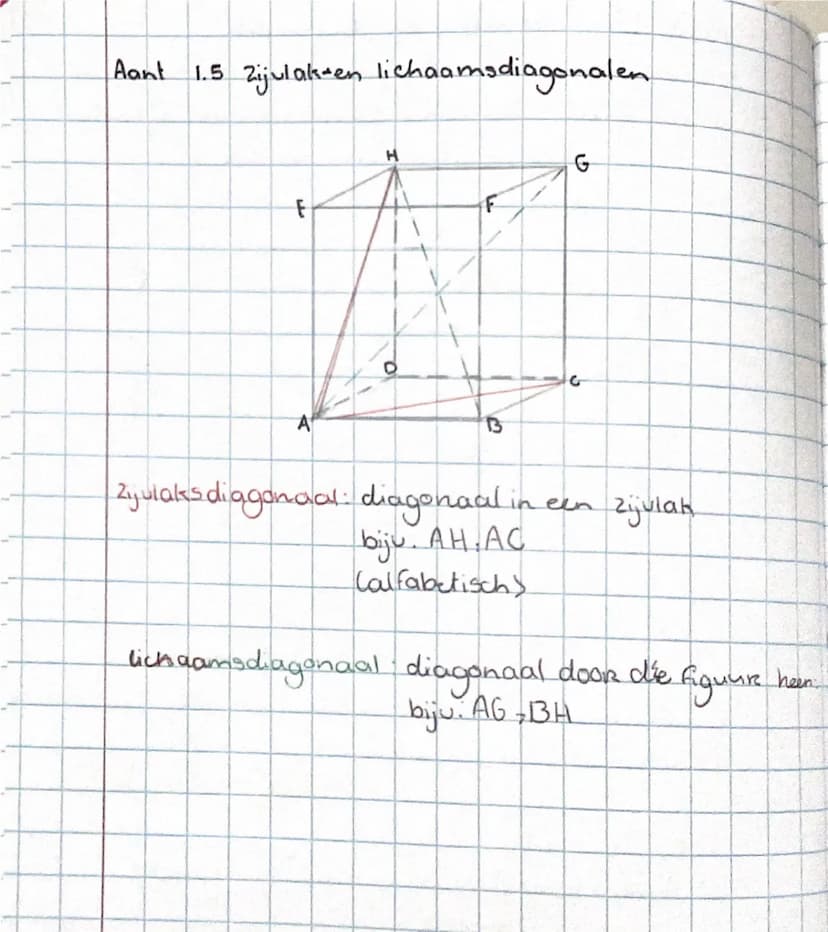

Diagonalen in ruimtelijke figuren

In ruimtelijke figuren heb je twee soorten diagonalen. Zijvlakdiagonalen liggen in een vlak van de figuur, zoals AC in een kubus. Lichaamsdiagonalen gaan dwars door de hele figuur heen, zoals AG.

Zijvlakdiagonalen schrijf je alfabetisch op (zoals AH, AC). Lichaamsdiagonalen verbinden tegenoverliggende hoekpunten die het verst uit elkaar liggen.

Dit onderscheid is belangrijk voor berekeningen en het begrijpen van de structuur van ruimtelijke figuren.

Onthoud: Zijvlakdiagonaal = in een vlak, lichaamsdiagonaal = door de hele figuur!

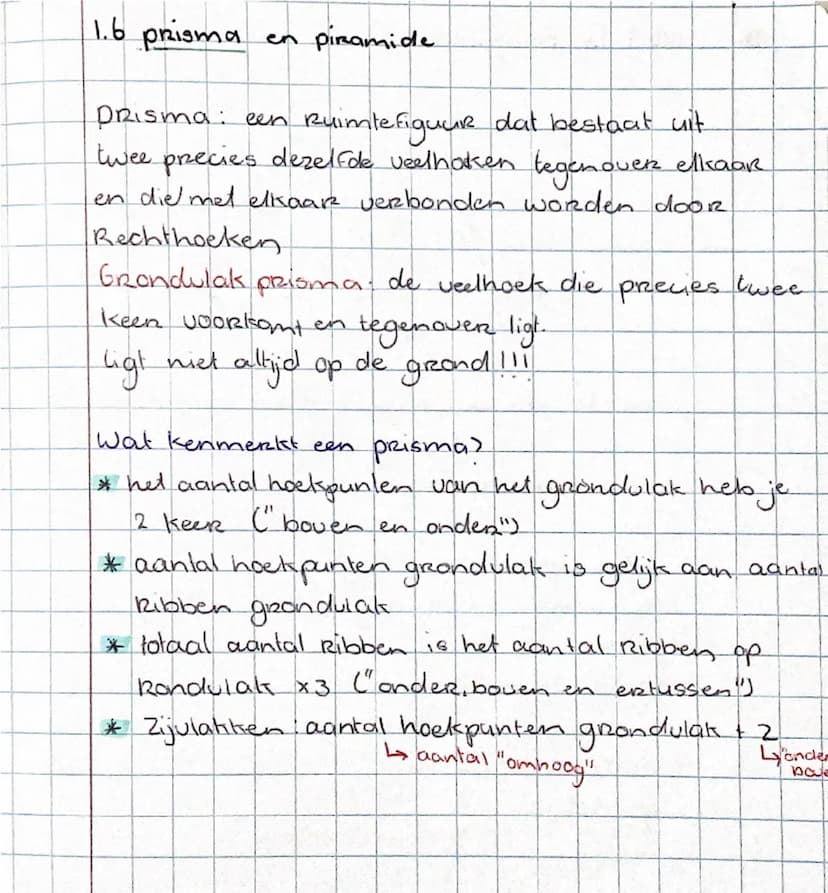

Prisma's herkennen

Een prisma heeft twee identieke veelhoeken tegenover elkaar (het grondvlak), verbonden door rechthoeken. Let op: het grondvlak ligt niet altijd letterlijk op de grond!

Handige kenmerken van een prisma: het aantal hoekpunten van het grondvlak heb je twee keer (boven en onder). Het totaal aantal ribben is het aantal ribben van het grondvlak × 3.

Het aantal zijvlakken equals het aantal hoekpunten van het grondvlak + 2. Deze formules helpen je om elk prisma te herkennen en te analyseren.

Belangrijk: Het grondvlak van een prisma ligt niet altijd op de grond - het kan ook op z'n kant staan!

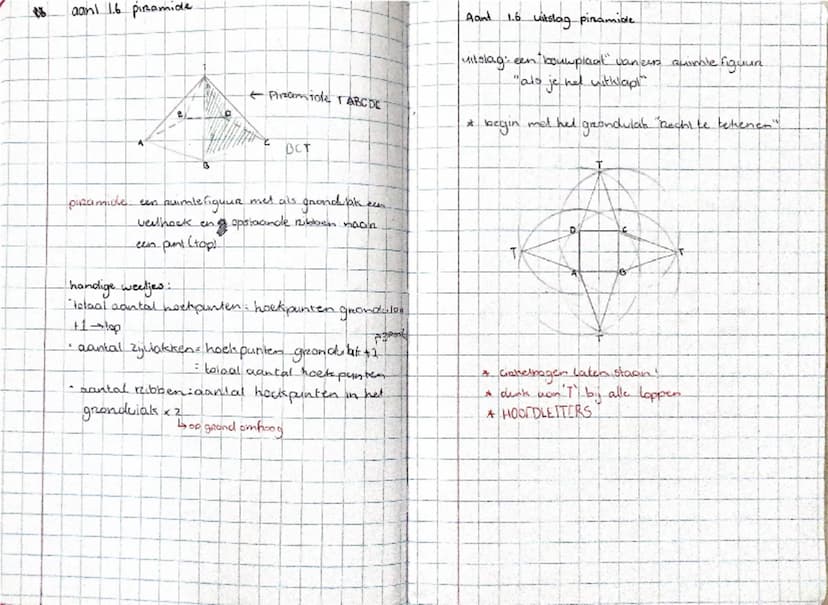

Piramides en uitslag

Een piramide heeft één veelhoekig grondvlak en alle andere ribben komen samen in één top. Het totaal aantal hoekpunten is het aantal hoekpunten van het grondvlak + 1 (de top).

Een uitslag is een bouwplaat van een ruimtelijke figuur - alsof je het uitknipt en plat legt. Begin altijd met het grondvlak recht te tekenen.

Bij het tekenen van uitslag: zet cijfers hoger, gebruik hoofdletters en denk 'T' bij alle toppen. Het aantal ribben is altijd het aantal hoekpunten van het grondvlak × 2.

Tekentip: Bij een uitslag begin je met het grondvlak en werkt van daaruit verder - net als bij het in elkaar zetten!
